8 通过MIP优化肺气管显像

MIP技术原理与应用

1. MIP（最大强度投影）
2. 原理：对三维体数据中的每个像素点，沿预设投影方向遍历所有层面，仅保留最大密度（如CT值最高或MRI信号最强）的体素，最终合成二维图像‌。
3. 应用：优化血管、骨骼、钙化灶、增强肿瘤等显影。例如在CT血管成像（CTA）中，MIP会优先显示充满对比剂的血管（高密度），而抑制周围低密度软组织。
4. MinIP（最小强度投影）‌
5. 原理:显示投影路径上的最低密度体素。
6. 应用：用于观察低密度结构的形态异常（如肺气肿、支气管扩张、肠梗阻）。
7. Mean（平均密度投影‌）
8. 原理：取投影路径上的密度平均值。
9. 应用：整体显示解剖结构但对比度较低‌，可用于软组织与背景对比度较低的场景。
10. Sum（积分密度投影）
11. 原理：累加投影路径上的所有体素值。
12. 应用：用于血流动力学或代谢活动的定量评估（如灌注成像中的血流量累积计算）‌；或通过信号积分提升微弱信号的可视化效果（如低剂量CT中的噪声抑制）‌。

操作步骤

以MPR浏览CT图像查看肺部气管的形状为例

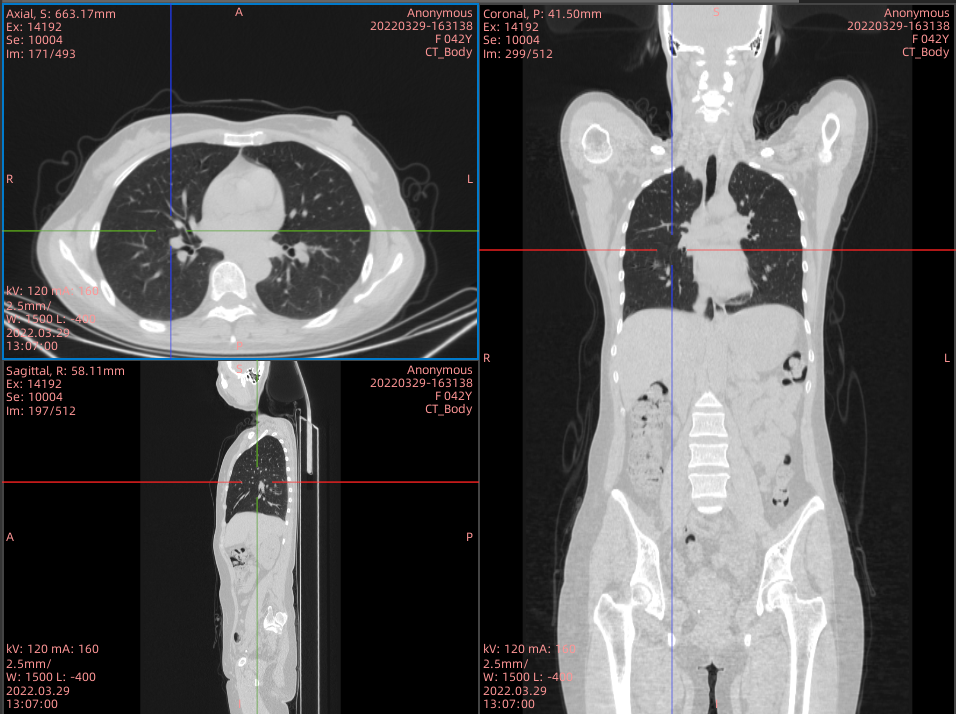

1. 选择一组序列，左侧上方菜单栏中选择MPR浏览 。
2. 点击工具栏中的窗宽窗位图标右侧下拉箭头，或直接使用快捷键F2，选择肺窗。

1. 点击工具栏中的MIP图标 ，启用MIP，或点击MIP图标右侧下拉箭头，点击启用MIP按钮 。
2. 选择MIP。

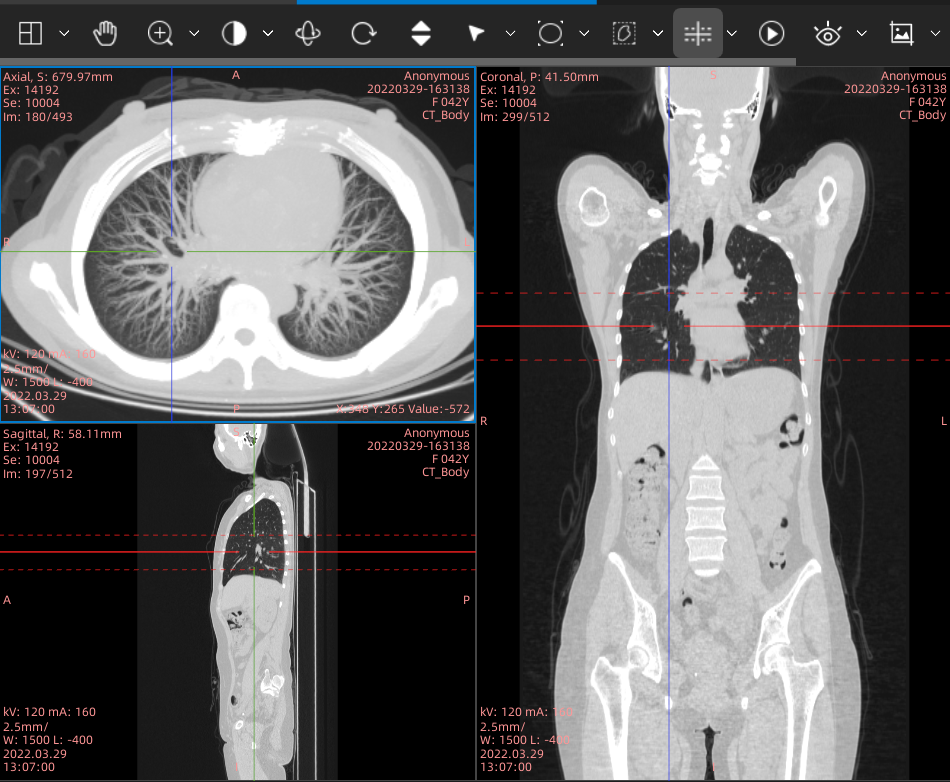

1. 拖动或编辑Aixal轴面的层间距到合适的数值，可以看到该切面肺部气管的形状。
